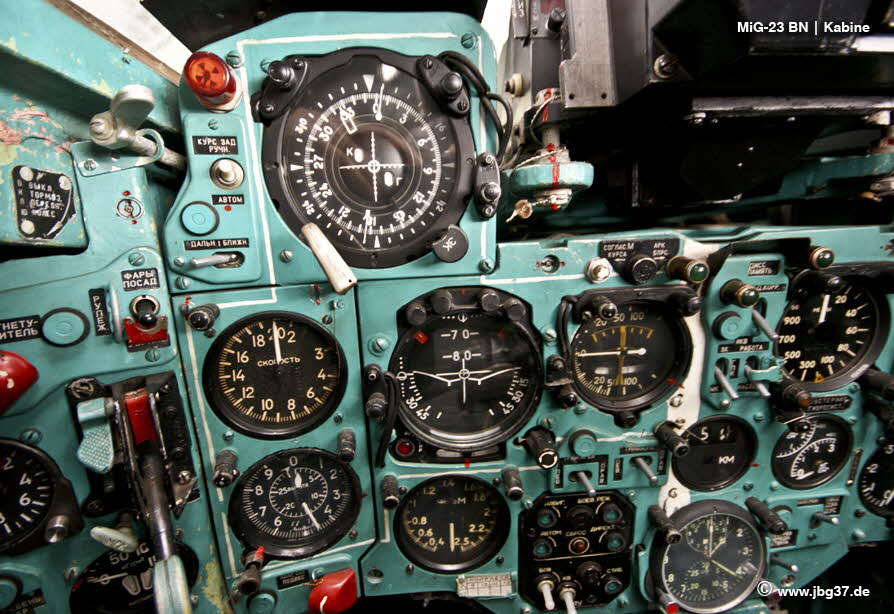

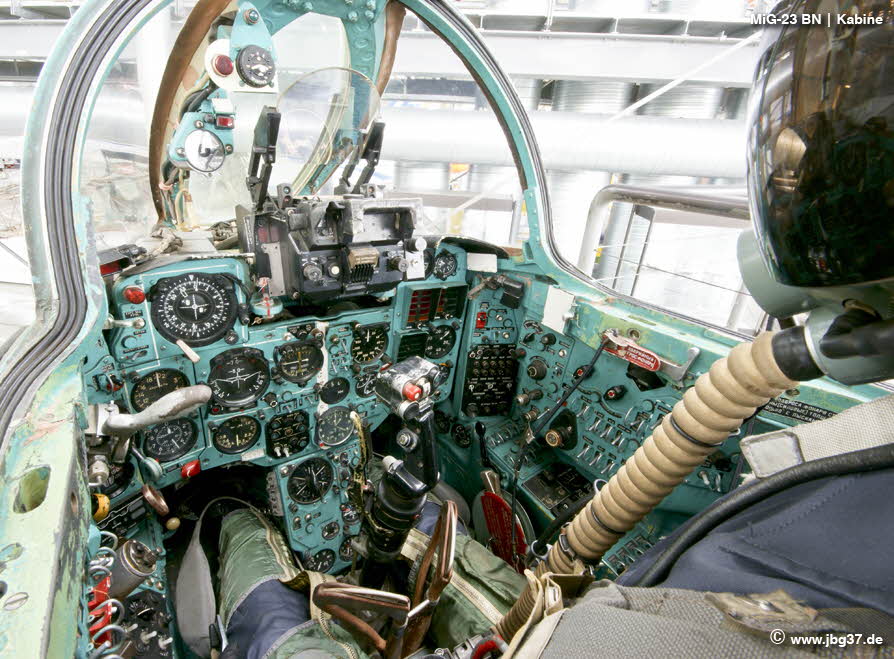

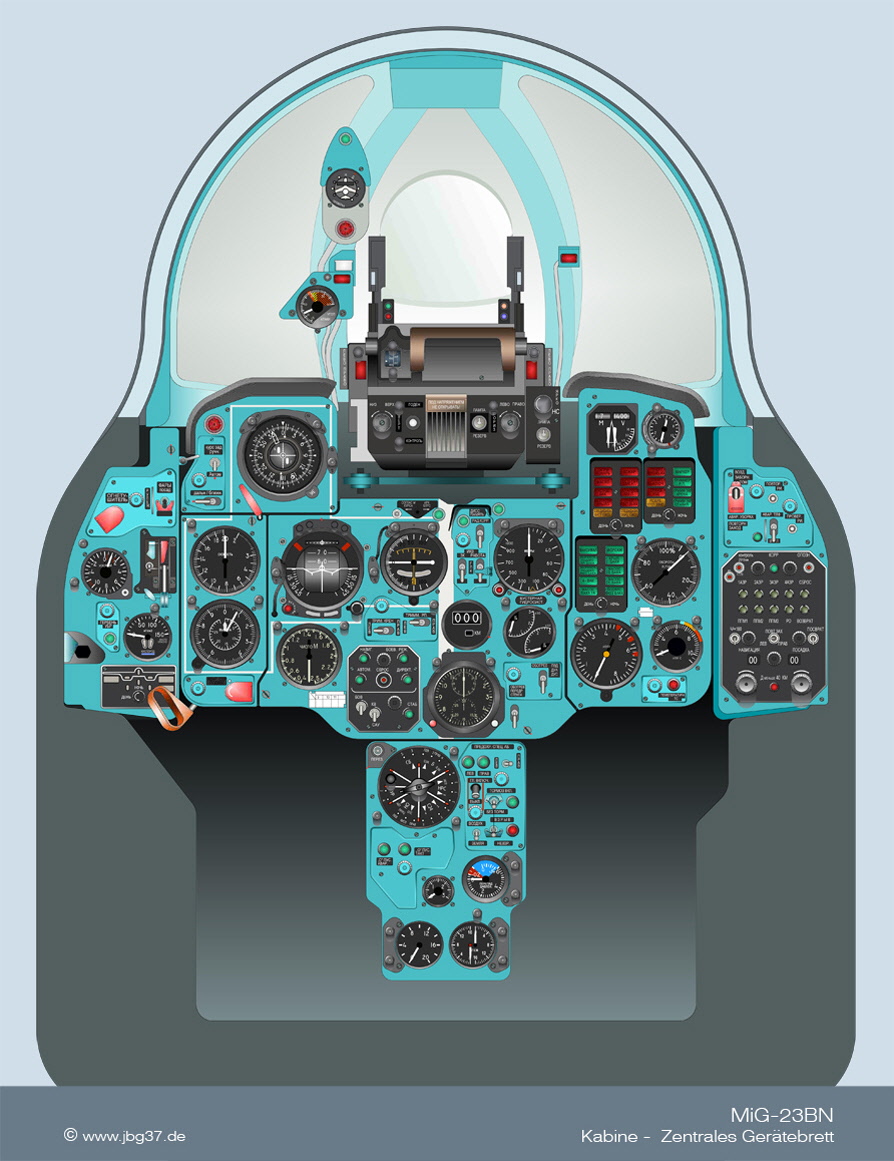

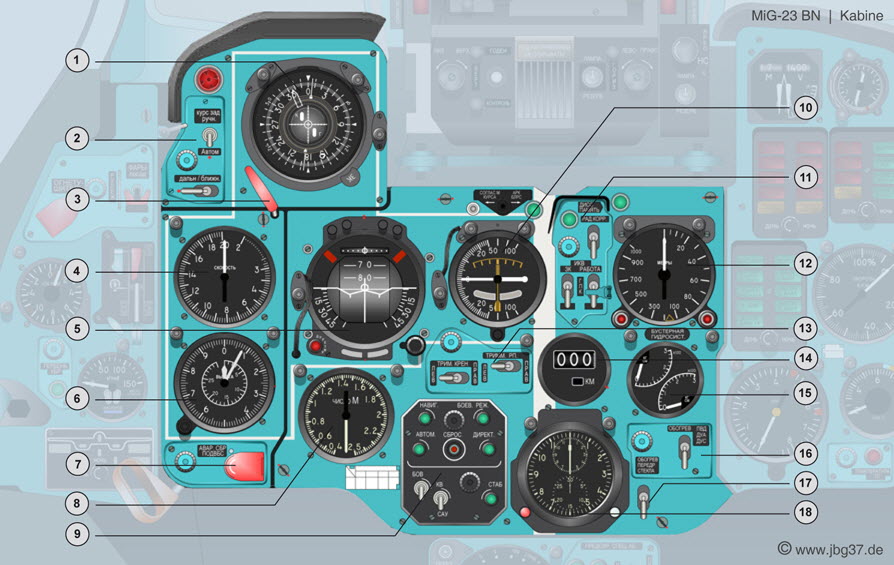

MiG-23BN  |  Kabine

1    Navigationsgerät НПП
2    Kursprogramm Entfernung zum Ziel
3    Notbremse
4    Geschwindigkeitsanzeige КУС-2000
5    Künstlicher Horizont
6    Barometrischer Höhenmesser
7    Notabwurf für Außenaufhängungen
8    Machmeter
9    Bedingung САУ


10   Wendezeiger, Variometer
11   Funk ДИСС
12   Funkhöhenmesser
13   Trimmung
14   Zielentfernungsanzeiger
15   Hydraulikdruck
16   Heizung Staurohr
17   Heizung Frontscheibe
18   Borduhr

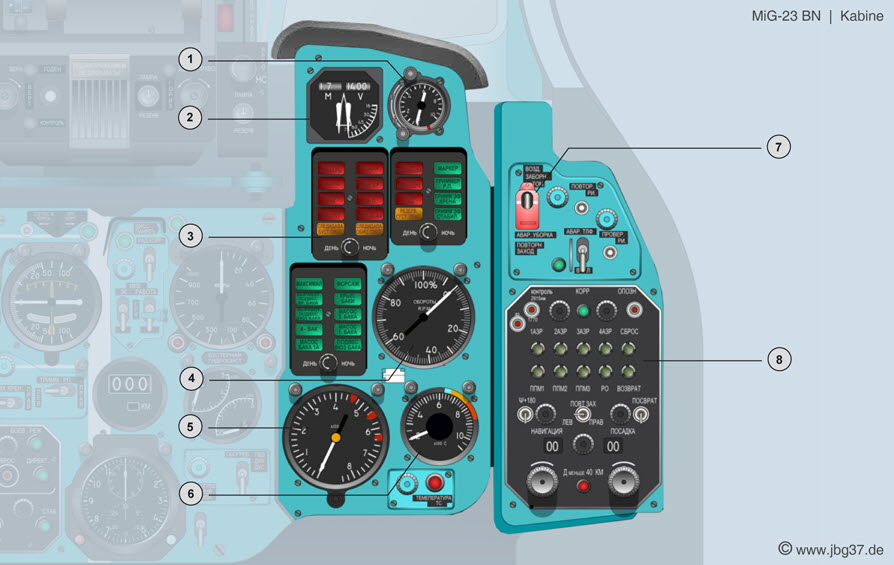

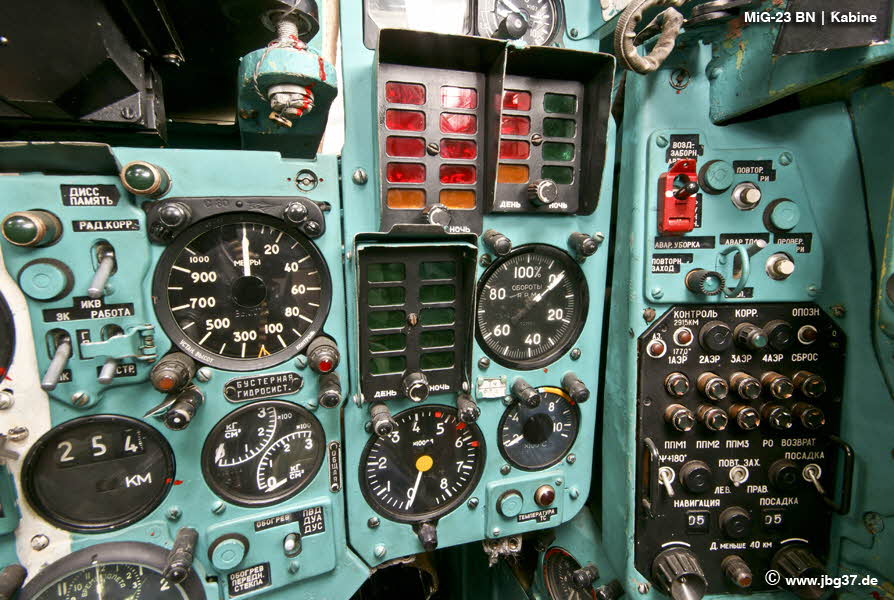

1    Anzeige für Keilstellung
2    Anzeige Tragflügelpfeilstellung
3    Leuchttableau für Warnanzeigen T-10/1; T-10/2; T-8
4    Drehzahlmesser
5    Kraftstoff - Durchflußmengenmesser
6    Anzeige Abgastemperatur


7    Dreistellungsschalter Keilstellung
8    Schalttafel RSBN

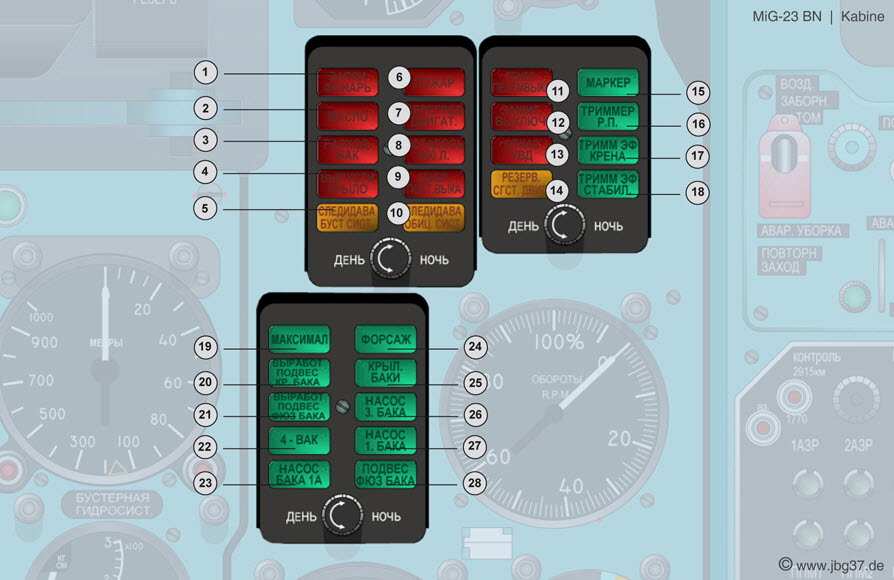

1     Kabinendach schließen!
2     Abfall Schmierstoff Druck!
3     Kraftstoff verbraucht!
4     Tragflügel ausfahren!
5     Druck in V3
6     Feuer!
7     Triebwerk überhitzt
8     Kraftstoffrest 600 l
9     Ausfall Generator
10   Druck im HS
11   Wechselstromgenerator ausgefallen!
12   Zündung aus
13   Keilsteuerung ausgefallen
14   Triebwerk Handsteuerung


15   MRK / Fernfunkfeuer
16   Trimmer / Seitensteuerung
17   Trimmer / Quersteuerung
18   Trimmer / Stabilisator
19   Triebwerk maximal
20   Tragflächentank - leer
21   Rumpfzusatzbehälter - leer
22   Tankbehälter 4 - leer
23   Pumpe Tankbehälter 1A aus
24   Nachbrenner
25   Tragflächenzusatzbehälter angehangen
26   Pumpe Tankbehälter 3 aus
27   Pumpe Tankbehälter 1 aus
28   Rumpfzusatzbehälter angehangen

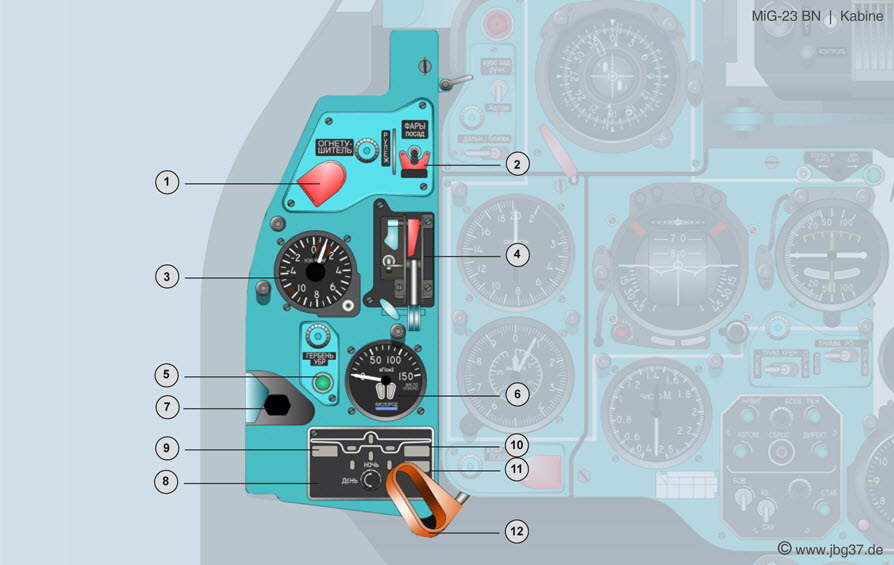

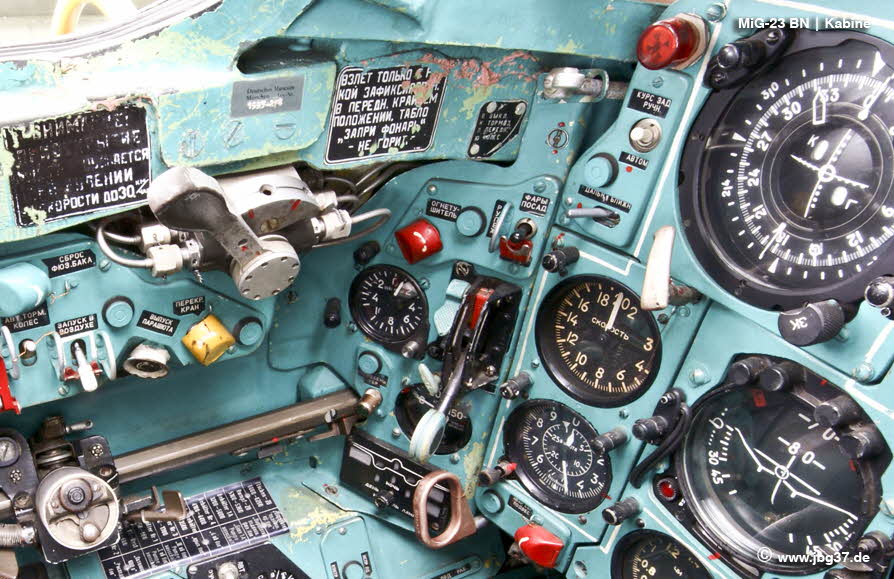

1    Feuerlöschknopf
2    Scheinwerfer
3    Anzeige Überbelastungsmesser
4    Fahrwerk
5    Stabilisatorflosse abgeklappt
6    Anzeige Sauerstoff


7     Führungsschiene Drosselhebel
8     Anzeige Fahrwerk
9     Fahrwerk ausgefahren
10   Landeklappen ausgefahren
11   Bremsklappen ausgefahren
12   Notausfahrt Fahrwerk

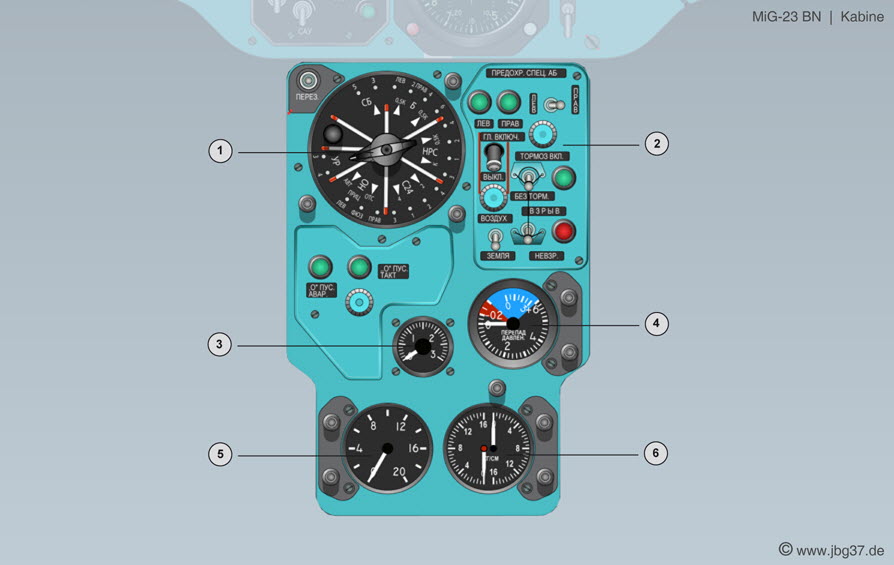

1    Auswahlschalter Bewaffnung
2    Bedienung für Abwurf “Spezialbomben” / Taktische Kernwaffen
3    Voltmeter


4    Differenzdruckmesser Kabine
5    Anzeige Druck der Sauerstoffversorgung
6    Anzeige Bremsmanometer

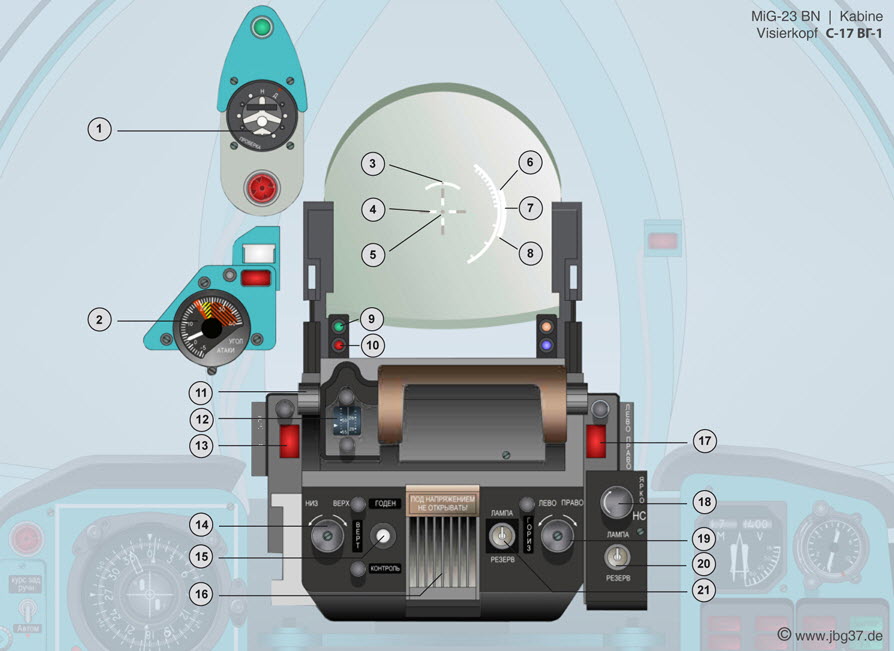

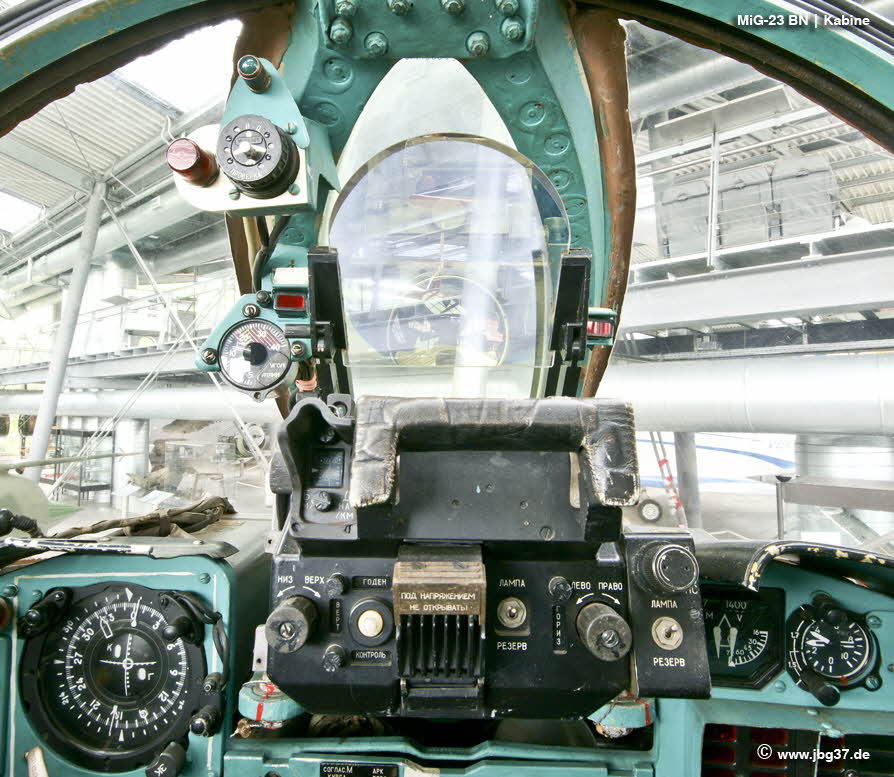

1    Warnanzeige Gegner Sirena SPO
2    Anzeige Anstellwinkel
3    Anzeige Schräglage
4    Anzeige Zielgröße
5    Anzeige Zentralpunkt
6    Schießen beenden (mit Lampe rot)
7    Bereich günstige Zielentferenung
8    Schießen beginnen (mit Lampe grün)
9    Kontrollampe  - Grün
10  Kontrollampe  - Rot
11  Basis - Potentiometer


12    Basisskala
13    Anzeige Visiermarke ВЕРХ - НИЗ
14    Potentiometer  Anzeige Visiermarke  ВЕРХ - НИЗ
15    Drucktaster
16    Halterung Visierlampe
17    Anzeige Visiermarke ЛЕВ - ПРАВ
18    Potentiometer  Helligkeit starres Visier
19    Potentiometer  Anzeige Visiermarke  ЛЕВ - ПРАВ
20    Umschalter für Glühfäden starres Visier
21    Umschalter für Glühfäden bewegliches Visier


Kabine | Linke Seite

1     Kabinendach
2     Brandhahn
3     Auswerfen des Bremsschirms
4     Anlassen Triebwerk in der Luft
5     Abwurf Rumpfzusatzbehälter
6     manuelle Notzuschaltung der Hydraulik
7
8
9     Temperaturregler
10   Dreistellungsschalter Kabinenbelüftung automatik - kalt - warm
11   Abwurf Tragflächenzusatzbehälter
12   Anlassen Triebwerk am Boden
13   Triebwerkhauptschalter


14    Umschalter von Hauptstaurohr auf Notstaurohr
15    Anzeige Laserentfernungsmesser ФОН
16    Bedienung für Bewaffnung
17    Bedienung für FFM
18    Drosselhebel
19    Bedienung zum Fahren der Tragflächen
20    Bedienung zum Fahren der Landeklappen
21    Abwurf Bremsschirm
22    Sauerstoffversorgung


Kabine | Rechte Seite

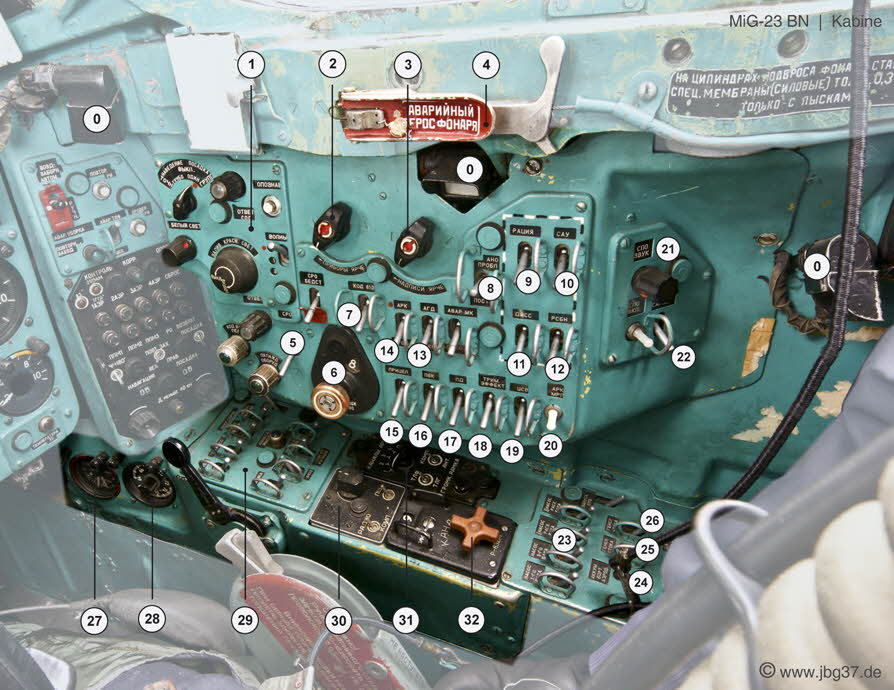

0    Lampe
1    Fernbedienungsteil für den aktiven Antwortgeber SOD
2    Helligkeitsregeler für die Beleuchtung der Geräte
3    Helligkeitsregeler für die Beleuchtung der Schrift
4    Notabwurf des Kabinendaches
5    Bedienungsteil zum Kennungsgerät SRO-10
6    Kodewahlschalter des SRO-10
7    Sicherheitscodeschalter КОД 81Э
8    АНО Positionsbeleuchtung
9    Hauptschalter Funkstation
10  Hauptschalter САУ
11  Hauptschalter ДИСС
12  Hauptschalter РСБН (Navigation RSBN)
13  Hauptschalter АГД
14  Hauptschalter АПК
15  Hauptschalter Visier
16  Hauptschalter System СОКОЛ
17  Hauptschalter Laserentferungsmesser ФОН

18    Trimmereffektschalter
19    ЦСВ System САУ
20    АРК МРП
21    Sirena СПО
22    Hauptschalter Flugdatenschreiber САРПП
23    Schalter für Treibstoffpumpen
24    Hauptschalter Akku
25    Hauptschalter Generator Gleichstrom
26    Hauptschalter Generator Wechselstrom
27    Druckluftmanometer
28    Barometrischer Differenzdruckmesser
29    Bedienteil für Hauptschalter Bewaffnung
30    Bedienteil Funkstation
31    APK-15M
32    Kanalwahlschalter Funkstation

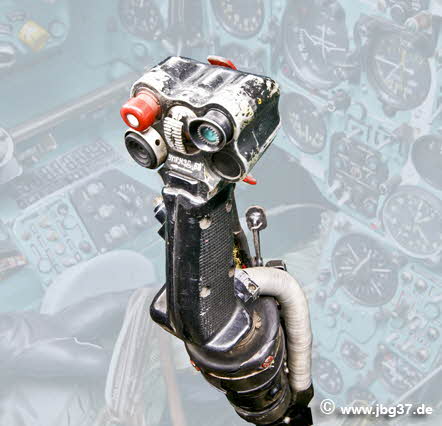

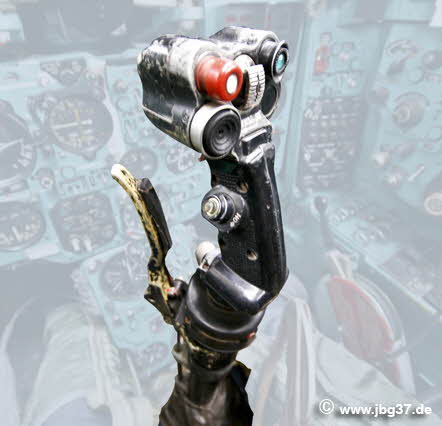

Kabine | Steuerknüppel

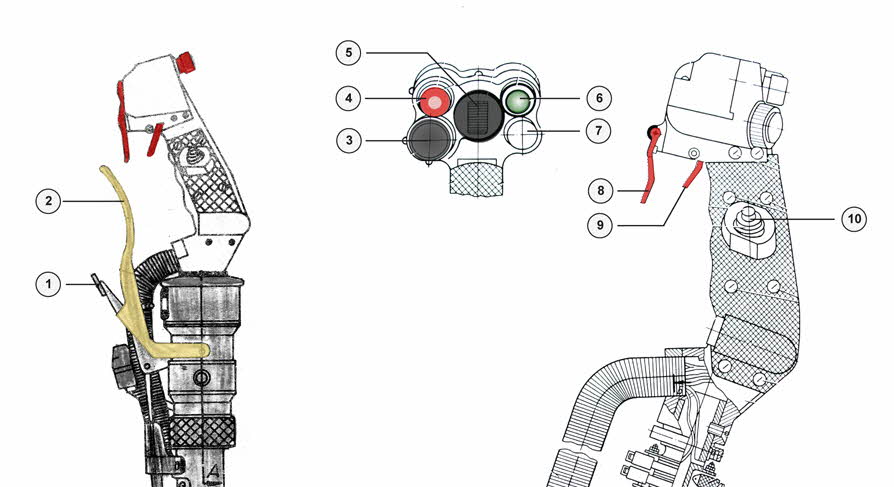

1    Warnung “kritischer Winkel “
2    Bremshebel
3    Steuerknopf für Rakete XH-23 mittels der “DELTA”-Anlage
4    Ausschalten System “САУ”
5    Schalter für Trimmer der Höhensteuerung


6    Schalter zur Rückführung in den horizontalen Flugzustand
7    Blindknopf
8    Knopf zum Abschuss der Raketen und Abwurf der Bomben
9    Knopf Abschuss der Kanone
10  Knopf Einschalten Laserentfernungsmesser “ФОН”
