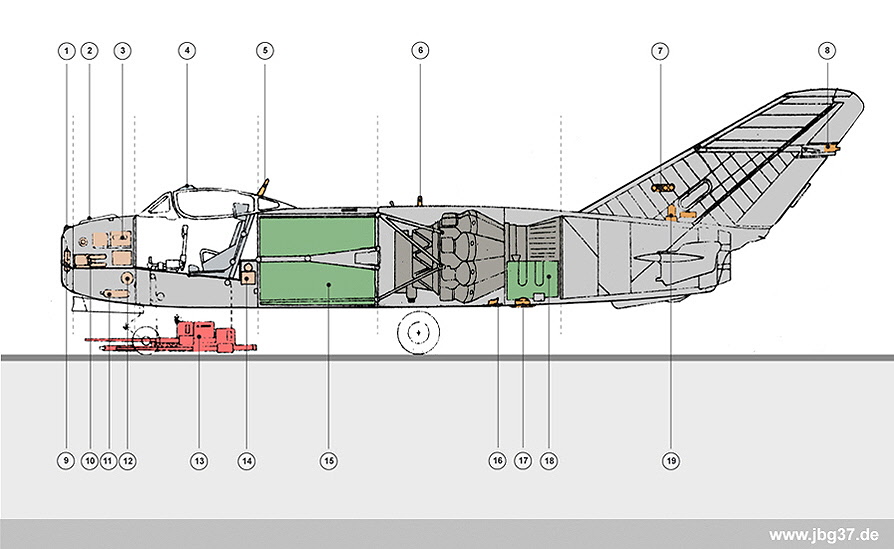

1    Schusskamera
2    Antenne Funkentfernungsmesser SRD-1M
3    Funkstation
4    Periskop
5    Antenne
6    Antenne SRO
7    Signalkassette
8    Antenne Warngerät Sirena
9    Enteisung
10  SRD-1M Gerät


11    Presslufthauptbehälter
12    Sauerstoffbehälter
13    Kanonenanlage
14    ARK
15    Hauptkraftstofftank 1250 l
16    Antenne MRP
17    Antenne ARK
18    hinter Kraftstofftank
19    Kompass

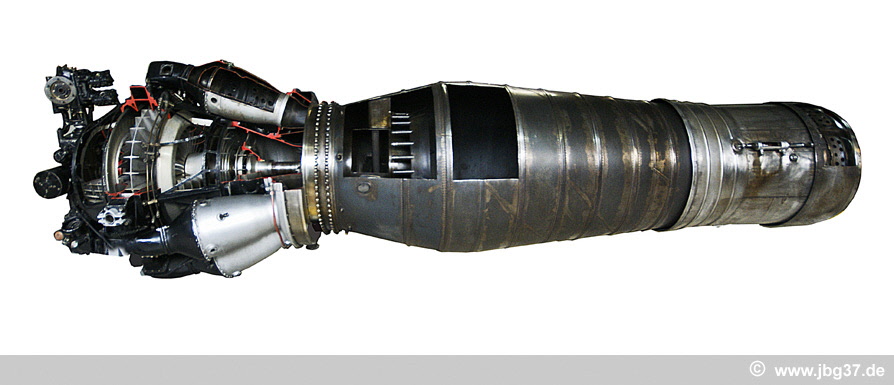

Triebwerk WK-1F

Länge

4720 mm

maximaler Durchmesser

1273 mm

Trockengewicht

989 kg

Schub ohne Nachbrenner

26,50 kN

Schub mit Nachbrenner

33,80 kN

maximale Drehzahl

11560 U/min

Turbinenaustrittstemperatur

720 °C

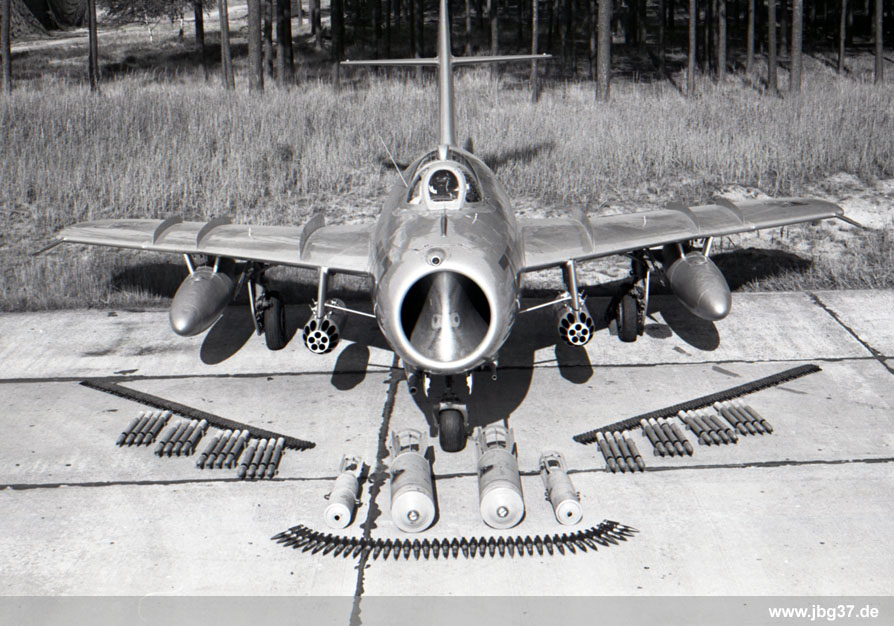

Bewaffnung

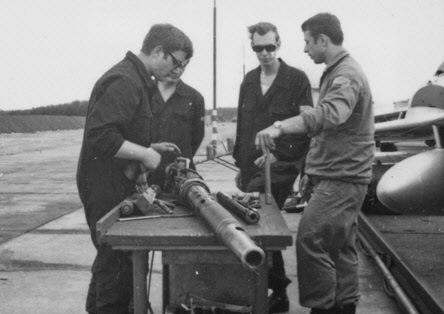

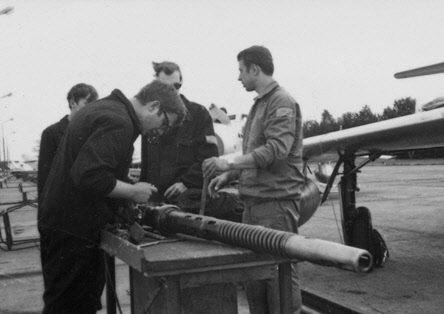

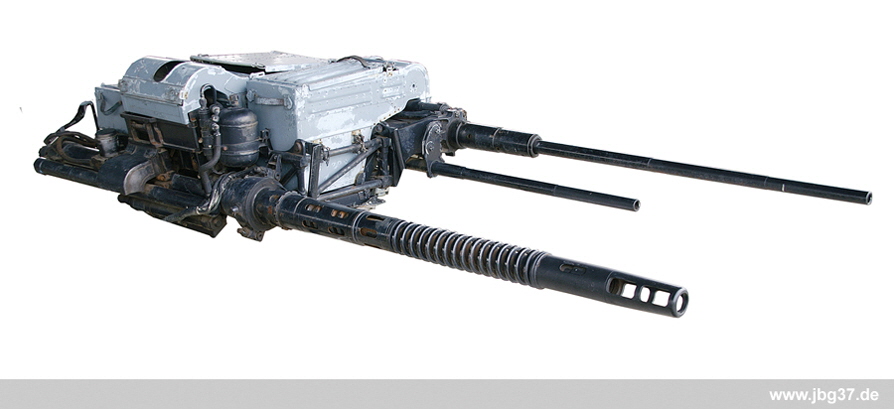

Kanonenanlage   NR-37   2 X NR-23

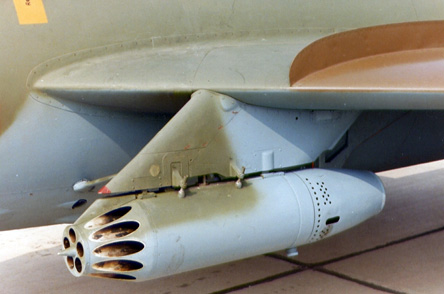

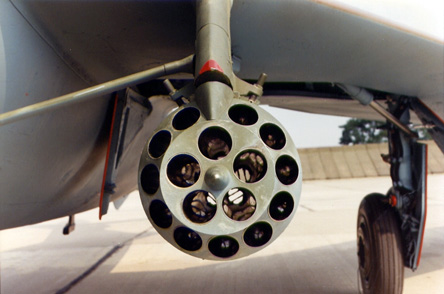

MARS-2

MiG-17F

Daten der MiG-17F

Länge

11,36 m

Höhe

 3,80 m

Spannweite

 9,62 m

Flügelfläche

22,60 m²

Spurweite

 3,84 m

Leermasse

 4 164 kg

normale Startmasse

 5 340 kg

Höchstgeschwindigkeit in 12 000 m

1055 km/h

Höchstgeschwindigkeit in 3 000 m

1145 km/h

Landegeschwindigkeit

170 - 190 km/h

Gipfelhöhe

16 000 m

Reichweite

1 350 km

Max. Reichweite mit  ZB

1 850 km

Startstrecke

1300 - 1400 m

Landestrecke mit Bremss

1500 m

Besatzung

1
