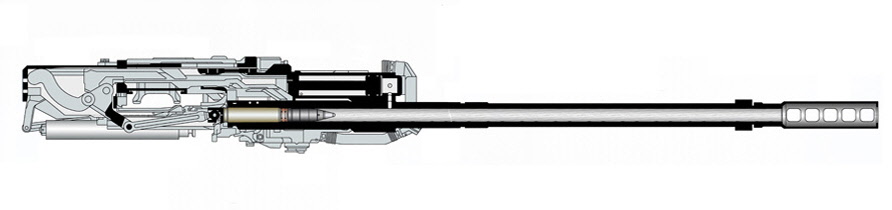

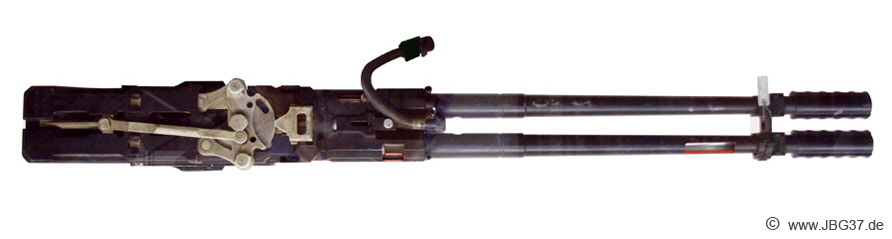

Querschnitt GSch-23L (nach Ch. Koll; Soviet Cannon)
|
|
|
|
|
|
|
|
Mit der Gsch-23L wurden Granaten verschossen mit dem
Kaliber 23 x 115 (AM-23)
(nach Ch. Koll; Soviet Cannon)
|
1 Splitter - Spreng - Brand Granate ОФЗ
2 Panzer - Brand Granate БЗА
3 Panzer - Brand Granate (Leuchtspur) БЗТ
4 Panzer - Spreng - Brand Granate БР
5 Düppel Granate ПРЛ
|
|
|
|
|
|
|
|
|
|
|
|

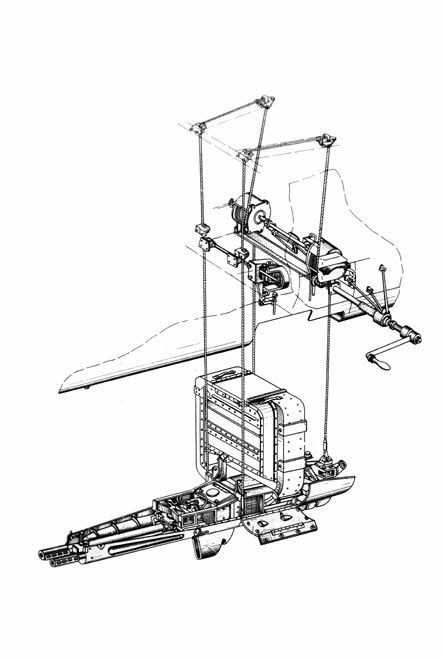

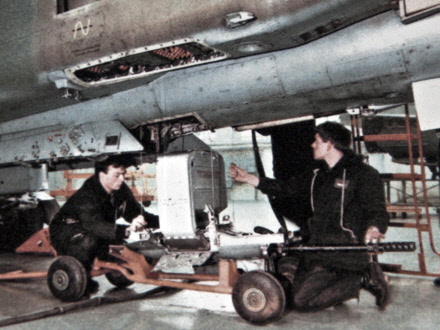

Ablassen der Kanonengondel aus einer MiG-23BN in der KRS
|
|
|
|
|
|

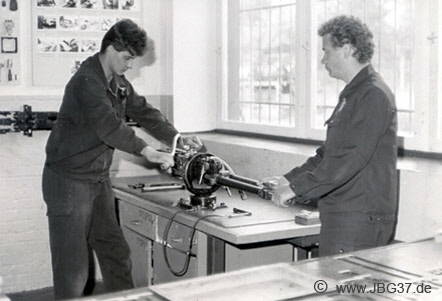

Zerlegen der Kanone in der KRS
|

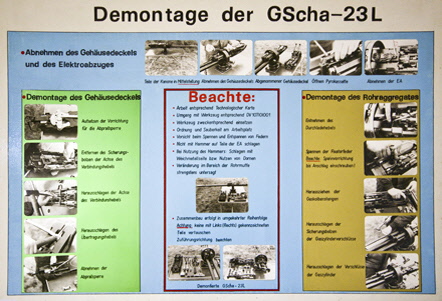

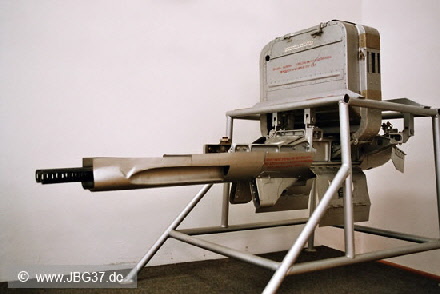

Anleitung zum Zerlegen des Kanonenaggregates
|
|
|
|
|
|
|
|

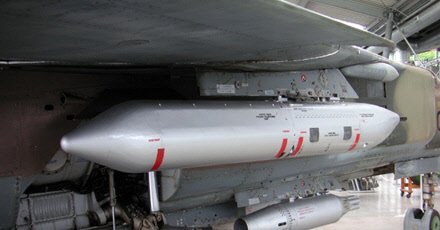

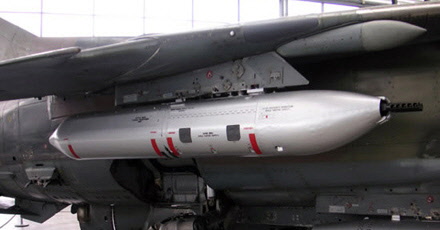

Kanonengondel UPK-23-250 (УПК-23-250)
|
|
Im Kanonenbehälter mit der Kanone Gsch-23L zum Anhängen an den Tragflächenstationen
|
|
Länge Kanonenbehälter mit Kanone
|
3116 mm
|
|
Masse incl. vollem Kampfsatz
|
218 kg
|
|
Kampfsatz
|
250 Granaten
|
|
|
|
|
|
|
|
|
|
|
