MiG-23BN | Triebwerk Tumanski R-29B -300
|
|
Auszüge aus “Technische Dokumentation des Flugzeuges MiG-23BN (Flugzeug 24BN Var. A)”
|
|

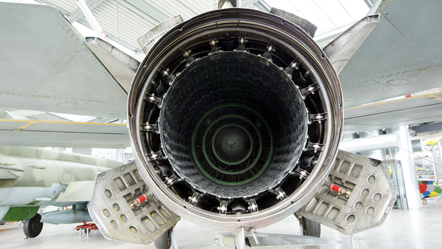

Das in das Flugzeug eingebaute Triebwerk (Erzeugnis 55B) hat einen elfstufigen Axialverdichter, eine Zweistufenturbine, eine Ringbrennkammer und einen Nachbrenner mit verstellbarer Schubdüse. Die Schubregelung wird in allen Leistungsstufen durch die stufenlose Änderung des Schubdüsendurchmessers bei gleichzeitiger Änderung der Kraftstoffzufuhr gewährleistet. Das Triebwerk hat ein automatisches System mit Anlassturbine.
Mit dem Drosselhebel, den Keilklappen der seitlichen Lufteinläufe und den Startklappen für das zusätzliche Luftansaugen beim Start wird das Triebwerk gesteuert und ein stabiler Triebwerkslauf in allen Leistungsstufen gewährleistet. Die Keile der Lufteinläufe werden durch das System UWD-23 3. Serie gesteuert.
|
|
Triebwerk
|

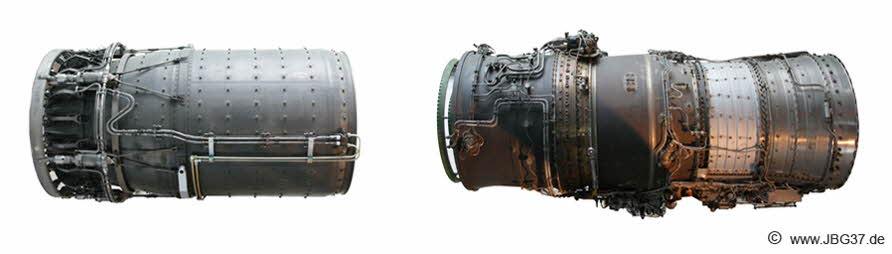

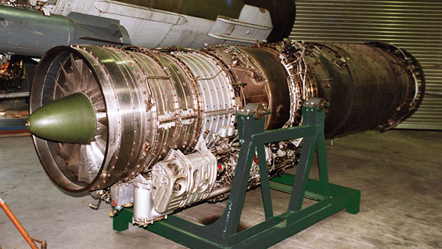

Tumanski R-29B-300 (Erzeugnis 55B)
|
|

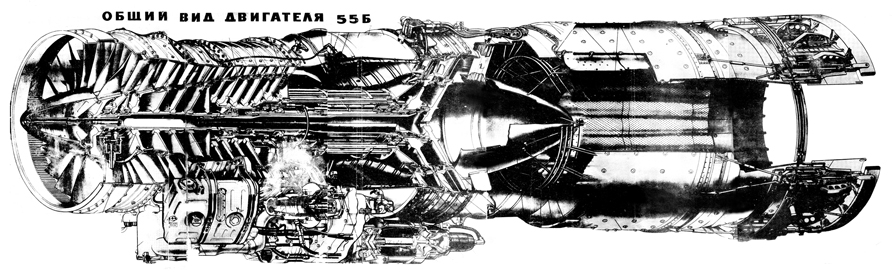

Treibwerksaufbau
|
Fünfstufen - Niederdruckverdichter Sechsstufen - Hochdruckverdichter Verdampfungsringbrennkammer Einstufen - Hochdruckturbine, Zweistufen - Niederdruckturbine
|
|
Länge
|
4991 mm
|
|
maximaler Durchmesser
|
908 mm
|
|
Luftdurchsatz
|
105 kg/s
|
|
Druckverhältnis
|
12,5
|
|
Maximale Drehzahl Hochdruckverdichter
|
8772 U / min
|
|
Turbineneintrittstemperatur
|
1083 °C
|
|
Turbinenaustrittstemperatur
|
840 °C
|
|
Schub ohne Nachbrenner
|
78,48 kN
|
|
Schub mit Nachbrenner
|
112,81 kN
|
|
Spezifischer Verbrauch - maximale Normalleistung
|
0,0958 kg/ Nh
|
|
Spezifischer Verbrauch - Nachbrenner
|
0,1835 kg/ Nh
|
|
Gewicht, trocken
|
1765 kg
|
|
Gewicht, nass
|
1886 kg
|
|
|
|
|

|
|

|
|

|

|
|
|
|
|
Kraftstoffsystem

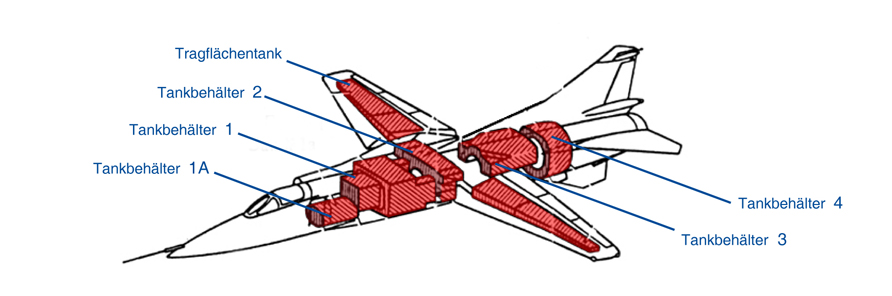

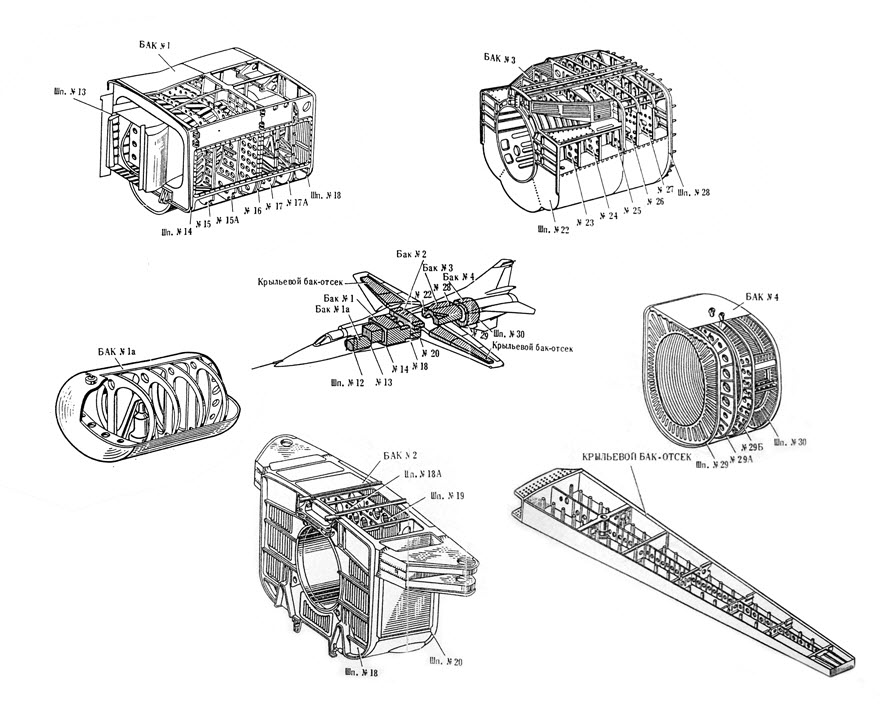

Das Kraftstoffsystem gewährleistet die kontinuierliche Kraftstoffzufuhr zum Triebwerk in allen Flughöhen und Flugregimen des Flugzeuges. Zum Kraftstoffsystem gehören fünf Rumpfbehälter und sechs Tragflügelsektionen, sowie zwei Tragflügel-Zusatzbehälter und ein Rumpf-Zusatzbehälter. Verwendet wird der Kraftstoff TS-1.
Das Flugzeug hat ein zentrales Druckbetankungssystem, d.h., sämtliche Behälter, mit Ausnahme der Zusatzbehälter, werden durch Druckbetankungsstutzen gefüllt. Eine offene Betankung durch die Einfüllstutzen der Kraftstoffbehälter ist möglich.
|
|

|
|
Reihenfolge der Kraftstoffentnahme aus den Tankbehältern.
|
 |
|
|
Kraftstoffrestmenge
|
Anzeige Leuchtfelder in der Kabine
|
|
1. Entnahme aus Tankbehälter 1 - 120 l 2. Entnahme aus Tragflächenzusatzbehälter a - hinterer Teil ZB b - vorderer Teil ZB 3. Entnahme aus Tankbehälter 1 - 120 l 4. Entnahme aus Rumpfzusatzbehälter a - hinterer Teil ZB b - vorderer Teil ZB 5. Entnahme aus Tankbehälter 1 - 120 l 6. Vollständige Kraftstoffentnahme aus Tankbehälter 1A 7. Vollständige Kraftstoffentnahme aus Tankbehälter 4 8. Entnahme aus Tankbehälter 1 - 120 l 9. Entnahme aus Tragflächentank a - Abschnitt I - aussen b - Abschnitt II - mitte c - Abschnitt III - innen 10. Teilweise Kraftstoffentnahme aus Tankbehälter 1 11. Vollständige Kraftstoffentnahme aus Tankbehälter 3 12. Vollständige Kraftstoffentnahme aus Tankbehälter 1 13. Beginn Kraftstoffentnahme aus Tankbehälter 2 14. Vollständige Kraftstoffentnahme aus Tankbehälter 2
|
ca. 6000 l - 6200 l
ca. 5100 l - 5300 l
ca. 3200 l - 5000 l ca. 3200 l - 5000 l
ca. 3200 l - 3500 l
ca. 1000 l - 1300 l ca. 650 l - 900 l ca. 500 l - 600 l 0 l
|
Tragflächen-ZB leer
Rumpfzusatzbehälter leer
Tankbehälter 1A leer Tankbehälter 4 leer
Tragflächentank leer
Pumpe Tankbehälter 3 aus Pumpe Tankbehälter 1 aus Kraftstoffrest 600 l Kraftstoff verbraucht!
|
|
|
|
|

|
